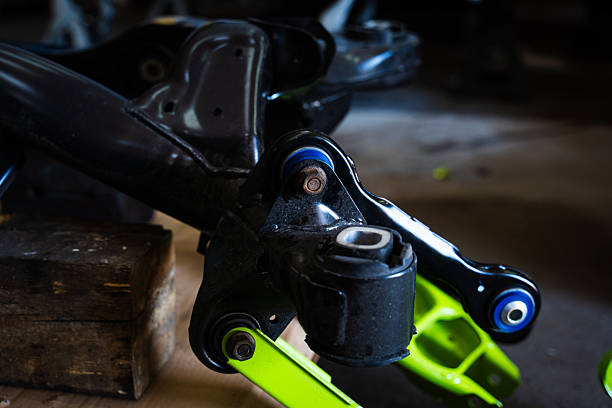

A vezérlőkar perselyei a jármű valós működésében nincsenek statikus terhelésnek kitéve, hanem nagyfrekvenciás, ismétlődő dinamikus feszültségciklusoknak. Ez a ciklikus terhelés az elsődleges oka a leggyakoribb perselyhibás módnak: a kifáradásnak. A kifáradás mikromechanizmusát számos gumimechanikai és autóipari szakirodalomban többször is érvényesítették. Lényegében akkor keletkezik, amikor az anyagon belüli lokalizált feszültségek ismételten meghaladják a gumipolimer láncok végső nyúlási határát, ami végül visszafordíthatatlan fejlődést vált ki a mikroszkopikus repedésekből a makroszkopikus tönkremenetelig.
A gumi, mint viszkoelasztikus polimer, nyújtáskor a lánc szétválásán, orientációján és megnyúlásán megy keresztül. Ha a helyi feszültség meghaladja az anyag végső nyúlását – jellemzően a szakítószilárdság 50–80%-a, a készítménytől függően –, a polimerláncok visszafordíthatatlan elcsúszást, hasadást vagy helyi szakadást tapasztalnak. Ezek a mikrosérülések kezdetben apró üregek vagy repedésmagok formájában jelennek meg. Ismételt feszítési-kompressziós ciklusok során a repedéscsúcson a feszültségkoncentráció tovább segíti a repedés lassú terjedését a fő feszültségirányra merőlegesen. Minden ciklus fokozatosan növeli a repedés hosszát; a kritikus mértékű felhalmozódást követően a mikrorepedések makroszkóposan látható repedésekké egyesülnek, ami végül a persely elszakadásához, leválásához vagy a rugalmas funkció teljes elvesztéséhez vezet. Ez a folyamat a klasszikus kifáradási repedésnövekedési törvényeket követi: a repedésnövekedési sebesség hatvány-törvény összefüggésen keresztül korrelál a feszültségintenzitási tényező tartományával, és az anyag végső nyúlása közvetlenül meghatározza a repedés keletkezésének küszöbét. Az alacsonyabb vagy egyenetlenebb nyúlás rövidebb kifáradási élettartamot eredményez.
A vezérlőkar perselyek speciális alkalmazásánál a fáradásos meghibásodás erősen korrelál a felfüggesztés mozgásának összetett terhelési spektrumával. A hosszirányú ütközések (pl. keresztezési sebesség ugró), az oldalsó kanyarodási erők, a függőleges összenyomás (pl. kátyúkba ütközés) és a torzió (a kar elfordulása kormányzás közben) összefonódnak, így többtengelyű kifáradás jön létre. A hagyományos tömörgumi perselyek ilyen körülmények között leginkább a középső régióban hajlamosak a „triaxiális feszültségkoncentrációra”: az ismételt kompressziós feszültség hatására a helyi belső feszültség meghaladja az anyag határértékét, belső mikrorepedések keletkeznek, amelyek aztán kifelé terjednek, és gyűrűs vagy radiális felületi repedéseket képeznek. A tesztek azt mutatják, hogy tipikus közúti terhelési spektrumoknál (ami 100 000–300 000 km-nek felel meg) a nem optimalizált gumiperselyek kifáradási élettartamát gyakran ez a belső mikrosérülések felhalmozódása korlátozza, nem pedig a felületi kopás.
A hidraulikus perselyek folyadéküregüknek és nyíláslemez-szerkezetüknek köszönhetően egyedi kifáradási hibamódokkal rendelkeznek. Miközben alacsony frekvenciájú nagy csillapítást és magas frekvenciájú alacsony dinamikus merevséget biztosítanak a folyadékáramláson keresztül, új fizikai határokat is bevezetnek. A rendszerint fémből vagy műszaki műanyagból készült nyíláslemez idővel nagynyomású folyadékimpulzusoknak van kitéve, és a gumi deformációja miatt ismétlődő összenyomódásnak van kitéve. Ez a lemez helyi kopásához, torzulásához vagy akár mikrorepedéshez vezethet. A korai stádiumban a kopás tompítja a nyílás széleit, gyengíti a fojtóhatást és a csillapítás leromlását okozza; súlyos esetekben a lemez eltörik vagy elmozdul, ami folyadékszivárgáshoz vezet. A persely azonnal elveszíti hidraulikus funkcionalitását, és visszaáll a normál gumiperselyre, miközben a kifáradási élettartam zuhan. A valós esetek azt mutatják, hogy sok prémium jármű hidraulikus perselye 80 000–120 000 km megtétele után abnormálisan kopik a nyílások lemezei, ami azokban a tervekben gyökerezik, amelyek alábecsülték a maximális folyadékimpulzusnyomást és a gumikompresszió során kialakuló helyi feszültségkoncentrációt – meghaladva az anyag kifáradási határát.
Egy másik tipikus eset az ütközőütköző rendellenes kopása (határblokk). A vezérlőkar perselyek gyakran tartalmaznak gumiütközőt, hogy megakadályozzák a kar túlzott kilengését, és csillapítást biztosítanak az utazási határoknál. Teljes terhelésű fékezéskor vagy extrém terepviszonyok között a lökhárító ütköző rendkívül nagy nyomóterhelést visel el. Az ismételt ütközések könnyen kompressziós fáradtságot okoznak. A gumi végső nyomófeszültsége jellemzően jóval alacsonyabb, mint a húzónyúlása (a molekulaláncok nem tudnak szabadon átrendeződni az összenyomás hatására, mint a feszültségben). Amint a helyi nyomófeszültség meghaladja a 30-40%-ot, belső kavitáció és mikrorepedések képződnek, amelyek ciklikus terhelés hatására felületi repedezéssé vagy darabtöréssé terjednek. Sok többlengőkaros hátsó felfüggesztésnél az ütközési ütköző az első meghibásodási pont ilyen körülmények között, ami fém-fém ütközést, zajt és más területeken felgyorsult kifáradást okoz.
A tartósság fizikai határát alapvetően három tényező határozza meg: az anyag végső nyúlása, a kifáradási repedés növekedési küszöbe és a feszültségeloszlás egyenletessége. E határok túllépése érdekében a modern design általában a következő stratégiákat alkalmazza:
● Használjon végeselem-elemzést (FEA) a helyi alakváltozási csúcsok pontos előrejelzésére többtengelyű terhelések esetén, biztosítva ezzel, hogy a nyúláscsúcs az anyag végső nyúlásának 60%-a alatt maradjon;
● Vezessen be üregeket, bevágásokat vagy aszimmetrikus geometriákat a feszültség homogenizálása és a triaxiális koncentráció elkerülése érdekében;
● Használjon nagy nyúlású, alacsony hiszterézisű gumikeverékeket (pl. szilán kapcsolószerekkel vagy nano-töltőanyagokkal a lánc egyenletességének javítása érdekében);
● Optimalizálja a nyílások geometriáját a hidraulikus perselyekben (pl. nagyobb szeletek, kopásálló bevonatok) az impulzusütés csökkentése érdekében;
● Progresszív keménységű kialakítást vagy poliuretán kompozitokat alkalmazzon az ütközőkön, hogy megosszák az extrém nyomási terheléseket.
A kísérleti ellenőrzés azt mutatja, hogy ezek az optimalizálások 1-3-szorosára növelhetik a persely kifáradási élettartamát, jellemzően 100 000 km-ről 250 000 km-re növelik az élettartamot.
Végső soron a vezérlőkar perselyeinek kifáradásos meghibásodása nem véletlen – ez annak az elkerülhetetlen eredménye, hogy az anyagok ismételt dinamikus igénybevétel hatására elérik fizikai határukat. A végső megnyúlás, mint a gumi belső tulajdonsága, meghatározza a mikrosérülések kialakulásának küszöbét, míg a valós terhelési spektrumok, a szerkezeti tervezés és az anyagösszetétel együttesen határozzák meg, hogy mikor lépik át ezt a küszöböt. Ennek a fejlődésnek a megértése – a mikroról a makrora – lehetővé teszi a mérnökök számára, hogy már a tervezési szakaszban meghatározzák a reális tartóssági határokat, lehetővé téve, hogy a perselyek bonyolult közúti környezetben megközelítsék elméleti élettartamukat, ahelyett, hogy idő előtt leépülnének. Üdvözöljük a VDI vezérlőkar persely 7L0407182E megrendelésében!
